16 julio 2009

Crónica de un viaje fantástico: APOLO XI rumbo a la Luna (1 de 4)




votar


El 18 de junio de 1969, tres semanas antes del lanzamiento, comienza la carga de queroseno tipo RP-1 en la primera etapa del Saturno V, un trabajo que termina seis días después. El 15 de julio, ocho horas antes de la hora prevista para el lanzamiento y para evitar pérdidas por evaporación, se procede al bombeo de oxígeno líquido (LOX) e hidrógeno líquido (LH2) en los tanques de las tres etapas del cohete. Estos últimos propelentes son almacenados a altas presiones y a bajas temperaturas, por lo que se los denomina genéricamente criogénicos.

El 16 de julio, los astronautas Neil Armstrong, Buzz Aldrin y Michael Collins, son trasladados hasta la nave para proceder a su posterior lanzamiento. Mientras tanto, el ordenador del Complejo 39 realiza las últimas comprobaciones y supervisa que todos los sistemas funcionan. El director de vuelo, Gene Kranz, verifica las recomendaciones del ordenador y consulta a los miembros de su equipo. Entonces comienza la secuencia de ignición.

Los cohetes Saturno V constaban de varias fases que se iban desprendiendo de la nave una vez consumían su combustible. Esto es lo que ocurrió durante el despegue del Apolo 11:
.


El comandante Neil A. Armstrong saluda saliendo de las instalaciones oficiales
.

Miembros del APOLO XI abordando el vehículo que los llevará a la zona de lanzamiento
.
Cuando los cinco motores F-1 de la primera etapa se encienden, los sistemas de refrigeración se encargan de arrojar varias toneladas de agua sobre la estructura metálica del cohete para protegerla del calor. Con la enorme vibración se desprende la escarcha que recubre el cohete, producida por el efecto de las bajísimas temperaturas a las que se mantienen los propergoles dentro de los tanques.

Cuando el Saturno V alcanza el 95% de su empuje total, los cuatro ganchos que retienen el cohete saltan hacia atrás; con una ligera sacudida el cohete se despega de la plataforma y comienza a elevarse, mientras los cinco últimos brazos de la plataforma se desplazan hacia un lado para no entorpecer el lanzamiento del cohete. Para entonces los motores F-1 ya consumen quince toneladas de combustible por segundo.
.

Despegue de la nave Saturno V
.
A las 10:32 de la mañana en Cabo Kennedy el Saturno V abandona la rampa de lanzamiento.

Durante la misión la tripulación establecerá contacto verbal con el centro de control en Houston, ya que una vez que el Saturno V despega, Cabo Kennedy traspasa el control a Houston.

Ciento sesenta segundos después, los motores de cebado de la segunda etapa se ponen en marcha ya que los cinco potentes F-1 de la primera etapa han agotado su combustible y se ésta desprende del cohete, iniciándose la segunda etapa que consta de cinco motores J-2, cuya tarea es que el Saturno V siga ganando altura cada vez a mayor velocidad.
.

Periodistas en el area LC-39 al momento del despegue
.
También se produjo la separación de la torre de escape de emergencia situada junto con la cubierta protectora del módulo de mando, ya que el Saturno V no presentaba problemas técnicos y podía continuar con su salida del campo gravitatorio terrestre.Nueve minutos después del lanzamiento, los cinco motores J-2 de la segunda etapa se encuentran separándose del resto de la nave. Después las turbo bombas de la tercera etapa envían combustible a su único motor, el mecanismo de ignición se dispara y el cohete vuelve a acelerar. Doscientos segundos después el motor se apaga y los astronautas comienzan a notar la ausencia de gravedad. El Apolo 11 está en órbita.
.
Desprendimiento de los módulos de la nave Saturno V
.
El módulo de mando y el módulo lunar permanecen unidos todavía a la tercera etapa denominada S-IV B. Según las normas de las misiones lunares, las naves Apolo deben permanecer tres horas en una órbita llamada órbita de aparcamiento a 215 km de altura. La tripulación emplea este tiempo en estibar los equipos, calibrar instrumentos y seguir las lecturas de navegación para comprobar que la trayectoria que siguen es la correcta.

En el control de misión verifican la localización de la nave, dan instrucciones a los astronautas y reciben los datos de quince estaciones de rastreo repartidas por todo el planeta, que han de estar perfectamente coordinadas.

Una vez que el Apolo 11 completa la segunda órbita a la Tierra y los astronautas terminan de realizar sus tareas, Houston da la orden para poner rumbo a la Luna. Después de orientarse de forma precisa, la tercera etapa pone en marcha su motor con las sesenta toneladas de combustible que aún permanecen en los tanques. El cohete acelera gradualmente hasta alcanzar los 45.000 km/h. Esta maniobra recibe el nombre de inyección trans-lunar, y por su dificultad es el segundo punto crítico de la misión.
.

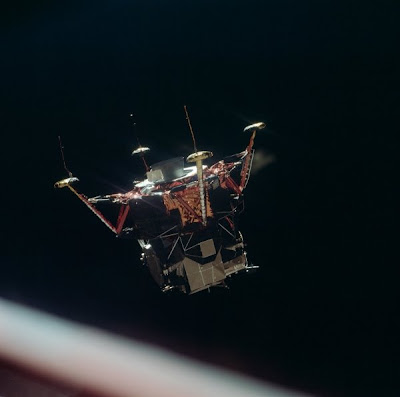

Módulo Lunar en órbita

Cuando se agota el combustible de la tercera etapa, comienza otra parte crítica de la misión. El módulo lunar permanece oculto bajo un carenado troncocónico entre la tercera etapa y el módulo de servicio. Hay que iniciar la maniobra de transposición y colocar al LEM delante del módulo de mando. El carenado que protege al LEM se fragmenta en cuatro paneles usando pequeños detonadores explosivos similares a los que se usan para separar las sucesivas etapas agotadas.


El LEM se separa del S-IV B y tras una complicada maniobra que ejecuta la tripulación utilizando los propulsores de posición quedan los dos vehículos ensamblados. Esta maniobra dura alrededor de una hora. Después se desprende la tercera etapa y se prosigue con la misión.

(Continuará)

Por Juan Carlos Jiménez
